Modelnr.: ZK600-P-6T-30GB
De ZK600-P zonne-energiepompomvormer ondersteunt zonne-energie/wisselstroomingang, drijft eenfasige/driefasige pompen aan en is voorzien van geavanceerde MPPT en meerdere beveiligingen (droogloop, overstroom, enz.) voor betrouwbare zonne-energiepompen.
zonne-omvormers, zonnepompomvormer, zonne-omvormersysteem, zonnepompomvormer, waterpompomvormer
Overzicht van de ZK600-P MPPT-zonnepompomvormer

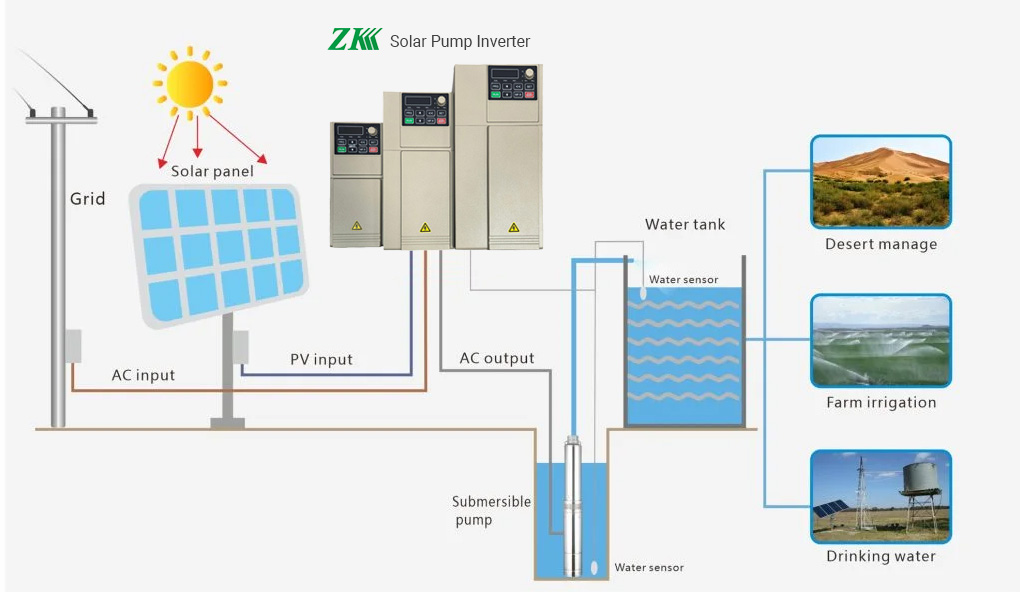

De ZK600-P-serie drijft driefasige of eenfasige wisselstroompompen aan met behulp van gelijkstroom van zonne-energie. Gebouwd op het betrouwbare ZK600 VFD-platform, beschikt het over MPPT, snelle snelheidsregeling bij weinig zonlicht en flexibele pompcompatibiliteit – het ondersteunt zowel gelijkstroom-/wisselstroomingang als 1/3-fasige uitgang. Door de parameters van de aansturingsgroep voor zonnepompen in te stellen, kunnen we de functie van de zonnepomp in- of uitschakelen, de snelheid aanpassen, de MPPT-versterking wijzigen en diverse pompbeveiligingen instellen, zoals droogloopbeveiliging, waterniveaudetectie, overstroombeveiliging, lage snelheidsfunctie, PQ-curve en zandreinigingsfunctie. Ideaal voor waterarme gebieden, maakt het een duurzame watervoorziening voor huishoudens, irrigatie en landbouw mogelijk, en vervangt het dieselgeneratoren door schone energie. Ondersteund door een bekwaam R&D-team, wordt de ZK600-P wereldwijd ingezet, met een sterke aanwezigheid in de VS, het Midden-Oosten, Afrika en daarbuiten via vertrouwde partners.
aansturing van zonnepompregelaars, omvormers, AC-motorregelaars

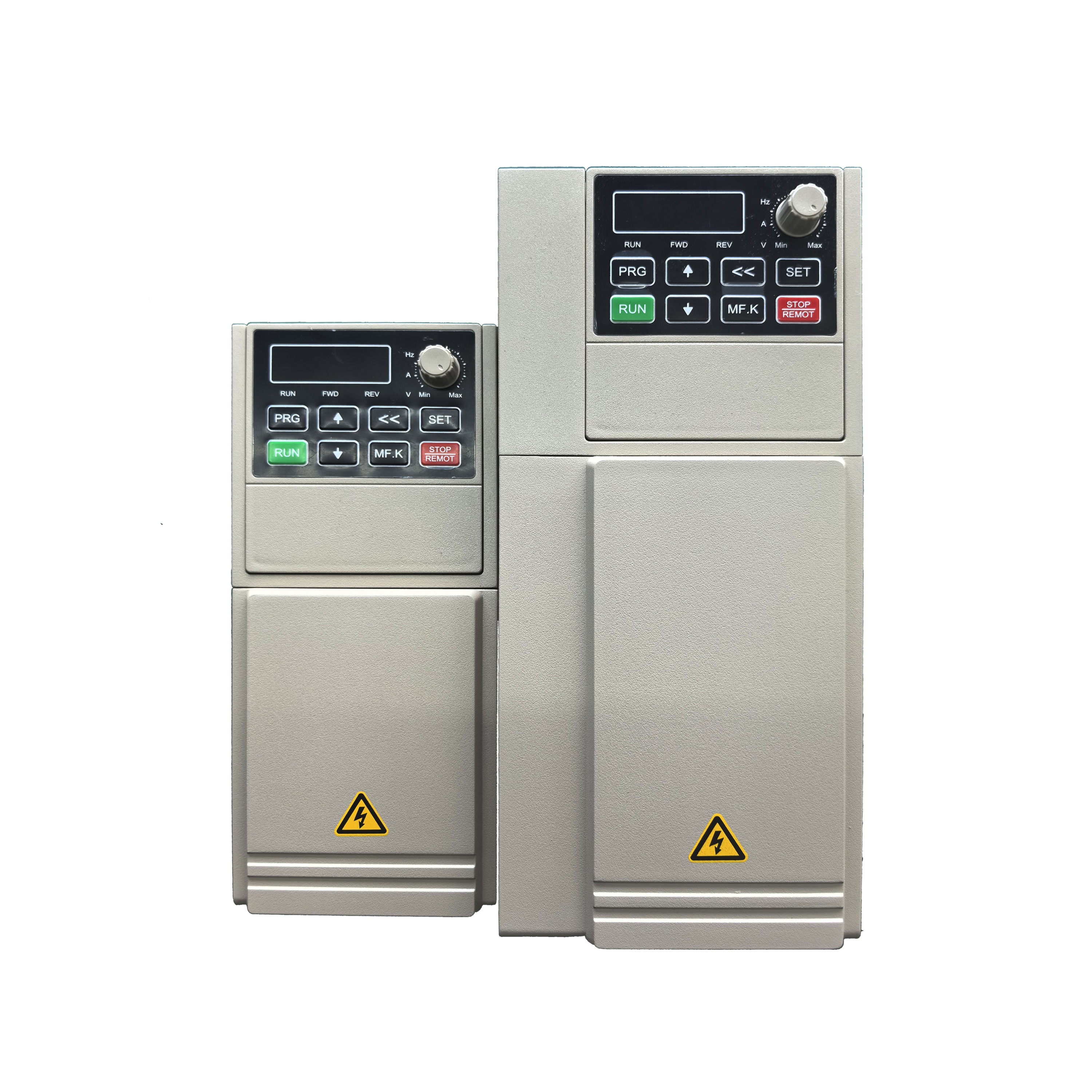

ZK600-P Serie MPPT Zonne-energiepompomvormer
Kenmerken van de ZK600-P-serie MPPT-zonnepompomvormer
● Maximale vermogenspuntvolging (MPPT), snelle reactiesnelheid, stabiele werking.
● Geschikt voor hogesnelheids-, hoogfrequentpompen, PMSM-motoren en synchrone motoren die zonder afstelling werken.
● Droogloopbeveiliging (onder belasting), minimale snelheidsbeveiliging, maximale stroombeveiliging, minimale ingangsvermogensbeveiliging, faseuitvalbeveiliging, overstroombeveiliging.
● Met de PQ-prestatiecurve (vermogen/debiet) kan het debiet van de pomp worden berekend.
● Compatibel met dual-mode wisselstroom- en gelijkstroomingang.
● Zelfgedefinieerde digitale en analoge niveausensor voor beveiliging tegen vol en laag waterpeil.
● Onafhankelijk luchtkanalensysteem en verbeterde drievoudige lakbescherming, geschikt voor diverse vochtige en stoffige omstandigheden.
● Geïmporteerde Infineon/Fuji en andere IGBT-modules om de productkwaliteit te garanderen.
● Verbeterde bliksembeveiligingscomponenten.
● Module voor afstandsbediening, gebruikt voor bewaking, besturing, parameterwijziging, enz. op afstand.
● De MPPT-efficiëntie bedraagt 99,8% en de arbeidsfactor van de omvormer is niet lager dan 0,96 voor omvormers onder de 15 kW.
ZK600-P Serie MPPT Zonne-energiepompomvormer Technisch Specificaties
| Specificaties van de ZK600-P zonne-energiepompomvormer wanneer PE-00=1&2 | |
| Aanbevolen MPPT-spanningsbereik | Vmp 131 tot 350 VDC voor 1s 3-fase 110VAC-pompen |
| Vmp 260 tot 355 VDC voor 2S 3-fase 220 VAC-pompen | |
| Vmp 486 tot 650 VDC voor 4T 3-fase 380VAC-pompen | |
| Aanbevolen ingangsspanning Voc en Vmpp | Voc 180 (VDC), Vmpp 155 (VDC) voor 1S-model of 110V AC-pompen |
| Voc 380 (VDC), Vmpp 310 (VDC) voor 2S-model of 220V AC-pompen | |
| Voc 650 (VDC), Vmpp 520 (VDC) voor 4T-model of 380V AC-pompen | |
| Voc 820 (VDC), Vmpp 676 (VDC) voor 5T-model of 480V AC-pompen | |
| Motortype | Synchrone motor met permanente magneet |
| Asynchrone motorpompen (oppervlaktepompen, dompelpompen, enz.). | |
| Nominale uitgangsspanning | 1/3-fase, 110V/160V/220V. 3-fase, 220V/380V/460V |
| Uitgangsfrequentiebereik | 0 tot maximale frequentie 600 Hz. |
| MPPT-efficiëntie | Boven de 99,8%, |
| Omgevingstemperatuurbereik | G-type voor dompelpompen, 150% van de nominale stroomsterkte gedurende 60 seconden, 180% van de nominale stroomsterkte gedurende 2 seconden. |
| P-type voor algemene pompen, 120% nominale stroom gedurende 60 seconden, 150% nominale stroom gedurende 2 seconden. | |
| Speciale prestaties voor de aansturing van zonne-energiepompen | MPPT (maximum power point tracking), CVT (constant voltage tracking), automatische/handmatige bediening, droogloopbeveiliging, beveiliging tegen te lage uitschakelfrequentie, minimaal ingangsvermogen, beveiliging tegen maximale motorstroom, debietberekening, berekening van opgewekte energie en detectie van het waterniveau in de tank. |
| Beveiligingsfunctie | Faseuitvalbeveiliging, fasekortsluitingsbeveiliging, aard-fase-circuitbeveiliging, ingangs- en uitgangskortsluitingsbeveiliging. Blokkeerbeveiliging, bliksembeveiliging. |
| Beschermingsgraad | IP20, luchtkoeling, IP54/IP55/IP65 zijn optioneel. |
| Bedrijfsmodus | MPPT of CVT |
| Hoogte | Beneden 1000m; boven 1000m, 1% korting voor elke extra 100m. |
| Verbeterde versie van de AC-aandrijving | CE-gecertificeerd, ontwerp gebaseerd op vectorgestuurde motor-AC-aandrijving. Voor meer specificaties verwijzen wij u naar de S600 of de bedieningshandleiding van de S600 vectorgestuurde aandrijving. |
| Technische specificaties van de frequentieomvormer wanneer PE00=0 (zonne-energiepomp uitgeschakeld) | |
| spanning, frequentie | 1-fase 220V, 3-fase, 220V, 380V, 660V, 0-50/60Hz |
| Bedieningsmodus | 0:VF-regeling; 1:Open-lus vectorbesturingsmodus; 2:Gesloten-lus vectorbesturingsmodus |
| Maximale frequentie | 0-320 Hz in vectorbesturingsmodus, 0-3200 Hz in VF-besturingsmodus |
| Meerdere functies | PID-regeling, instelbare draaggolffrequentie, stroombegrenzer, snelheidszoekfunctie, herstart na kortstondig stroomverlies, 16 snelheidsstappen (max.), 3-draads aansluiting, slipcompensatie, frequentiesprong, DC-remmen, boven-/onderfrequentie, koppelregeling, compatibel met PMSM en IM, ingebouwde RS485, tellen, foutinformatiecontrole, volledige foutbeveiligingsfunctie, frequentiecombinatiereferentie. |
ZK600-P Serie MPPT Zonne-energiepompomvormer Modellenlijst
ZK300 frequentieomvormer Standaard bedradingsschema
