De ZK S100 maakt gebruik van hoogwaardige VECTOR-regeltechnologie, wat zorgt voor een hoger koppel bij lage snelheden. Goede dynamische eigenschappen en een hoge overbelastingscapaciteit maken het mogelijk om gemakkelijk te voldoen aan de eisen van variabele toepassingen.

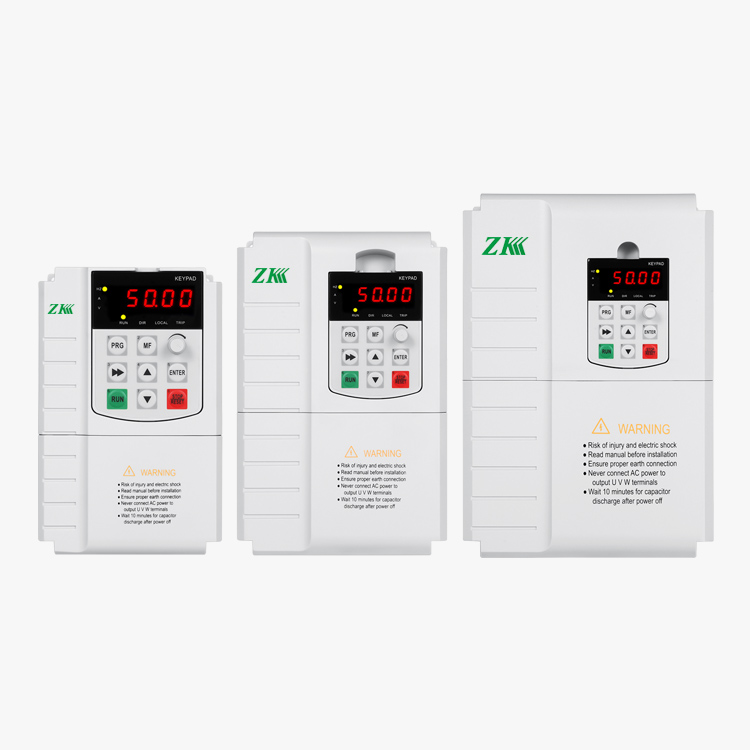

Overzicht van de ZK S100-serie universele VFD's
1 fase 220V ingang 3 fase 380V uitgang VFD
De frequentieregelaar met 1 fase 220V ingang en 3 fase 380V uitgang is ontworpen om een 1-fase voeding van 220V om te zetten in een 3-fase uitgangsspanning van 380V. Dit maakt de werking van 3-fase motoren mogelijk met een 1-fase voeding, wat het een kosteneffectieve oplossing maakt voor toepassingen waar 3-fase stroom niet direct beschikbaar is.
De frequentieregelaar (VFD) werkt door de inkomende 1-fase stroom om te zetten in gelijkstroom (DC) via een gelijkrichtercircuit. De D-spanning wordt vervolgens omgezet in een 3-fase uitgangsspanning met behulp van een invertercircuit. Dit proces wordt aangestuurd door de VFD-microprocessor, die de frequentie en spanning van de uitgangsgolfvorm aanpast om de snelheid en het koppel van de motor te regelen. De 1-fase 220V ingangs-3-fase 380V uitgangsfrequentieregelaar (VFD) biedt verschillende voordelen. Ten eerste is er geen 3-fase voeding nodig, wat duur kan zijn in installatie en onderhoud. Dit maakt het een ideale oplossing voor kleine bedrijven of locaties met beperkte toegang tot 3-fase stroom.

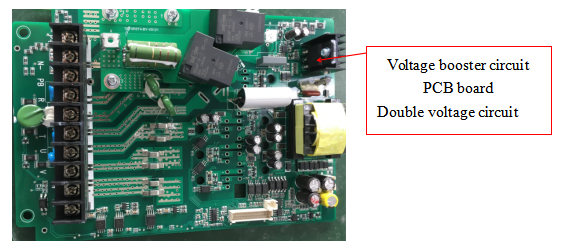

We veranderen het gelijkrichtercircuit en de condensatorverbinding, waardoor de DC-spanning kan worden verhoogd van 310 VDC naar 540 VDC.
De S100-serie is een hoogwaardige, universele frequentieomvormer met stroomvectorregeling. Deze wordt vooral gebruikt voor het regelen en aanpassen van de snelheid en het koppel van driefasige inductiemotoren en PMSM's. De omvormer maakt gebruik van een volwassen software- en hardwareplatform met een hoog standaardontwerp. Functionele optimalisatie, flexibele toepassing, stabiele prestaties en een breed spanningsbereik. Voldoet aan de RoHS-norm, heeft uitstekende EMC-prestaties, hoge prestaties en hoge kwaliteit voor optimaal gebruiksgemak.
Belangrijkste kenmerken
※Hardware-ontwerp
● Geoptimaliseerd structureel ontwerp met een hoog platform
● IGBT-module uitgerust met volledige omvormer
● Onafhankelijk luchtkanaalontwerp met goede warmteafvoer
● Hoge EMC-prestaties, kleine externe verstoring, lagere harmonische output
● CE,RoHS-norm
※ Uitstekende prestaties
● Stabiliteit van de snelheid, vergroot het snelheidsbereik
● Hoge snelheidsoutput in vectorbesturingsmodus, snelle dynamische respons
● Groot koppel bij lage snelheid, lage koppelimpuls
● Snelheidsregistratie in hardware en software
● Aandrijftype met meerdere motoren
● Hoge prestaties in de automatische afstemmingsmodus
※ Hoge stabiliteit
● Ontwerp met lange levensduur
● Nieuw technologieplatform, groot ontwerp met verlaagde belasting
● Conforme coating PCB
● Gekwalificeerde temperatuurtest
● Volledige beschermingsfunctie
● Betrouwbaar thermisch ontwerp
※ Gemakkelijk te gebruiken
● Onmiddellijke stopfunctie constant
● Overexcitatiebeveiliging
● V/F volledige scheiding en halve scheiding
● Energiebesparing door pomp en ventilator
● Flexibele terminalfunctie
● Ingebouwde PID-functie
Uitstekende productprestaties komen vooral tot uiting in het hoge koppel bij lage frequenties, de uiterst nauwkeurige snelheidsregeling en de extreem hoge dynamische respons.
1. Hoog startkoppelkarakteristiek
S100-omvormer kan 150% startkoppel leveren bij 0,5 Hz (sensorloze VC-regeling)
Biedt 180% 0-toerentalkoppel bij 0 Hz (VC-regeling met sensor)
2. Hoge precisiecontrole en extreem dynamische respons
Open-loop VC-regeling, 50 Hz met 100% belasting, 0,1 S versnelling,
Snelle reactie op koppeldynamiek, hoge precisie in snelheidsregeling
Open-loop VC-regeling, 5 Hz met 150% belasting, hoog koppel bij lage frequentie
Open-loop VC-regeling, 5 Hz met 100% belasting, abrupt
versnellen en zijn reactievermogen zien
Open-loop VC-regeling, 50 Hz met 100% belasting
Koppelgolfvorm onder omschakeling van FWD en REV
Hoogwaardige hardware
▍INFINEON IGBT met behulp van
Met behulp van de nieuwste generatie van het merk INFINEON, de beste keuze voor omvormertoepassingen
▍Sterkere bescherming
Test de componenten en de temperatuurstijging volledig
Beveiliging tegen kortsluiting van de uitgangsaarde, beveiliging tegen activeringsfouten van relais (contactor), overstroom van het remcircuit, overbelasting van de remleiding, enz. ter verbetering van de systeembeveiliging.
▍Conforme coating met betrouwbaarheid en stabilisatie
Professioneel ontwerp met drievoudige coatingprocessen, goede EMC-prestaties

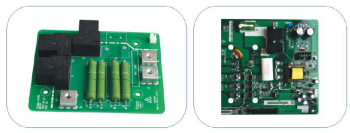

▍Optimalisatie van hardwareontwerp om de fout te verminderen
PCB-bord met 4-laags ontwerp om "fly" wire te verminderen en de stabiliteit te verbeteren. 3 stroomsensoren verbeteren de uitgangsbescherming.

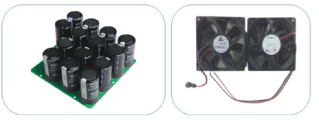

▍Langere levensduur
Kwaliteitscomponenten die ervoor zorgen dat de omvormer langer meegaat
▍Breedspanningsontwerp
Volledige inachtneming van de schommelingen in de netspanning en onevenwichtigheid
Technische specificatie
| Artikelen | Specificatie | |||
| Controlemodus | Controlemodus | V/F-regeling | Sensorloos in open lus | Gesloten lus vectorregeling |
| Startkoppel | 0,5 Hz 150% | 0,5 Hz 180% | 0,00 Hz 180% | |
| Snelheidsaanpassingsbereik | 0:50 | 0,111111111 | 0,736111111 | |
| Snelheidsstabilisatie | ±1% | ±0,1% | ±0,02% | |
| precisie | ||||
| Koppelprecisie | NEE | NEE | ±5% | |
| Motortype | Algemene inductiemotor | |||
| permanente magneet synchrone motor (PMSM) | ||||
| Functieontwerp | Hoogste frequentie | Algemene vectorregeling: 320 Hz | ||
| V/f-regeling: 3200Hz | ||||
| frequentieresolutie | Digitale instelling: 0,01 Hz | |||
| Analoge instelling: maximum × 0,025% | ||||
| Draagfrequentie | 0,5K～16KHz, de draagfrequentie kan automatisch worden aangepast aan de temperatuur | |||
| Methode voor het instellen van de frequentiereferentie | Digitaal van het bedieningspaneel, analoog AI1, AI2, potentiometer van het bedieningspaneel, UP/DN-besturing, communicatie, PLC-pulsfrequentie | |||
| Acceleratie-/deceleratiekarakteristiek | Lineaire curve en S-curve accel./decel.-modus, tijdsbereik: 0,0 tot 65000S. | |||
| V/F-curve | 3 modi: lineair, meerdere punten, N-vermogen | |||
| V/F-scheiding | 2 keer scheiding: volledige scheiding, halve scheiding | |||
| DC-remmen | DC-remfrequentie: 0,0 tot 300 Hz, | |||
| DC-remstroom: 0,0% tot 100% | ||||
| Remeenheid | Standaard ingebouwd voor modellen tot en met 4T22G (22 kW), optioneel ingebouwd voor 4T30G～4T110G (30 kW tot 110 kW), extern ingebouwd voor modellen boven 4T160 kW. | |||
| Jog-functie | Werkfrequentiebereik: 0,0 tot 50,0 Hz, de acceleratie- en deceleratietijd van Jog | |||
| Geconfigureerde PID-functie | Eenvoudig uitvoeren van gesloten lusregeling van druk, stroming en temperatuur. | |||
| PLC meerdere snelheden | Om een snelheid van 16 segmenten te bereiken via een ingebouwde PLC of terminalbesturing | |||
| Gemeenschappelijke DC-bus | Meerdere aandrijvingen gebruiken één DC-bus voor energiebalans. | |||
| Automatische spanningsregeling (AVR) | Hiermee kunt u de uitgangsspanning constant houden bij netfluctuaties | |||
| Overbelastingstolerantie | G-type model: 150% nominale stroom gedurende 60 seconden, 180% nominale stroom gedurende 3 seconden, | |||
| P-type model: 120% nominale stroom gedurende 60 sec., 150% nominale stroom gedurende 3 sec. | ||||
| Blokkeerbeveiliging bij overstroom, overspanning | Voer beperkende automatisering uit voor de lopende stroom, spanning om overstroom en overspanning te voorkomen. | |||
| Snelle stroomlimietfunctie | Minimaliseer de kans op een kapotte IGBT-module om de AC-aandrijving te beschermen en verminder de kans op overstroomfouten. | |||
| Koppelbegrenzing en koppelregeling | "Graafmachine-eigenschappen, koppelbegrenzing automatisch tijdens draaiende motor. Koppelregeling is beschikbaar in de gesloten vectorregelmodus. | |||
| Functies | Gebruiksvriendelijke interface | Geeft “Hallo” weer bij het inschakelen. | ||
| Meerdere functietoetsen JOG-knop | Het kan worden ingesteld op vooruit joggen, achteruit joggen en vooruit/achteruit-schakelaar | |||
| Timingcontrolefunctie | Een totale looptijd en een totale looptijdberekening | |||
| 2 groep motorparameters | Om twee motoren vrij te kunnen omschakelen, is de besturingsmodus selecteerbaar | |||
| Motor oververhittingsbeveiliging | Accepteren van motortemperatuursensorsignaalinvoer via AI1-aansluitingen. | |||
| Meerdere soorten encoder * | Compatibele collector-PG, differentiële PG en roterende transformator-encoder (resolver). | |||
| Opdrachtbron | Bedieningspaneel, bedieningsklemmen, seriecommunicatie, vrij schakelen. | |||
| Frequentiebron | Digitale instelling, analoge stroom/spanning, pulsinstelling, seriële communicatie, hoofd- en hulpcombinatie. | |||
| Beschermingsfunctie | Detectie van kortsluiting bij het inschakelen van de stroom, verlies van in-/uitgangsfase, overspanning, overstroom, onderspanning, oververhitting en overbelasting. | |||
| Omgeving | Toepassingsplaats | Binnen, vrij van blootstelling aan zonlicht, geen stof, geen corrosieve stoffen, geen ontvlambare gassen, geen olie en waterdamp, en niet geschikt voor onderdompeling in water | ||
| Hoogte | Lagere 1000m | |||
| Omgevingstemperatuur | -10℃～+50℃, vermogen verlaagd bij 40～50℃, nominale stroom verlaagd met 1% bij toename van 1℃. | |||
| vochtigheid | Minder dan 95%, geen condensatie van water. | |||
| opslag | -40～+70℃ | |||
| IP-graad | IP20 | |||

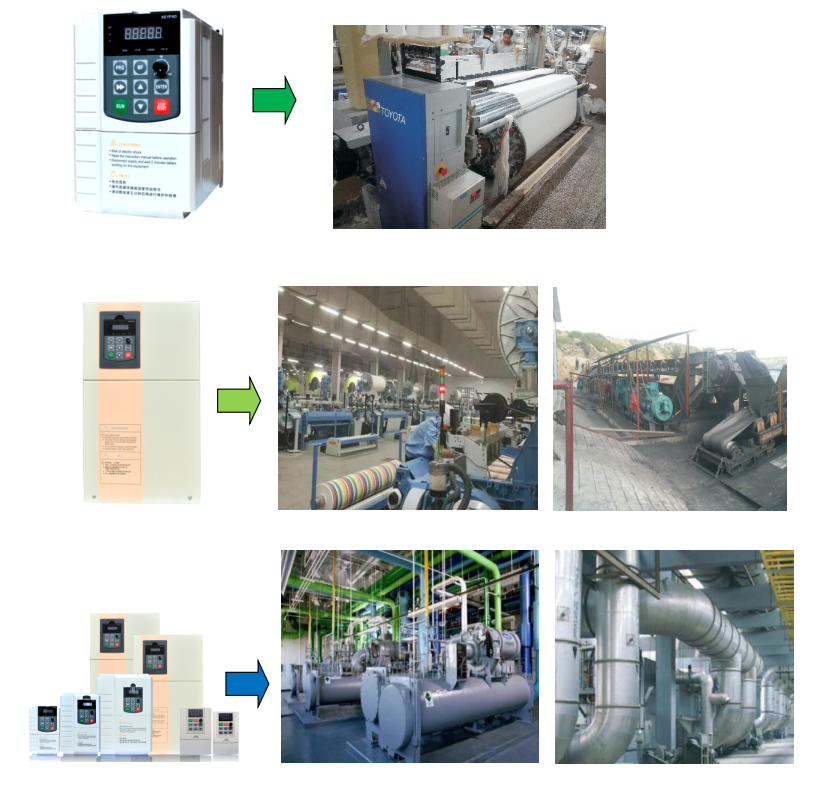

Toepassingen
De frequentieregelaars uit de S100-serie worden veel gebruikt in industriële machines, zoals textielmachines (spinmachines en verfmachines), HAVC's, transportbanden, chemische machines, enz. Ook de pomp en ventilator zijn energiezuinig.
