SD300-serie frequentieomvormers voor buitenpompen
SD300-serie frequentieomvormers voor buitenpompen
De SD300-serie, een frequentieomvormer (VFD) speciaal ontworpen voor buitenpompen, is specifiek ontwikkeld voor complexe toepassingen.Het is geschikt voor gebruik in de buitenlucht. Het beschikt over een verbeterd algoritme voor nauwkeurige regeling van debiet en druk.Duurzaam ontwerp en bestand tegen zware omstandigheden. De bedrading en het handvatontwerp van de lagere kwaliteit.Het maakt installatie en transport gemakkelijk. Het ondersteunt ook toegang op afstand en is voorzien van verbeterde bliksembeveiliging voor meer veiligheid en gemoedsrust.
PRODUCTKENMERKEN
Nauwkeurige controle: Algoritmeverbetering voor nauwkeurige besturing
Uitgebreide energiebesparende functies:Door energiebesparende regeltechnologie toe te passen, wordt een efficiënte en energiezuinige werking van de motor gegarandeerd.
Gemakkelijk te installeren en mee te nemen:Dankzij het ontwerp met gemakkelijke in- en uitloop van de leiding is de installatie eenvoudig; het handige handvat maakt het transport nog gemakkelijker.
Verbeterd bliksembeveiligingsontwerp:Speciaal verbeterd bliksembeveiligingscircuit, veiligheid opnieuw gegarandeerd.
Veiligheid en hoge betrouwbaarheid:Veilig te gebruiken, zelfs in ruwe omstandigheden, dankzij een duurzaam ontwerp, bescherming tegen tijdelijke stroomuitval en vocht- en stofbestendige behandelingen.
Bewaking op afstand:Het systeem is op afstand toegankelijk via een smartphone en kan de bedrijfsstatus automatisch aanpassen op basis van realtime gegevens.
SPECIFICATIEPARAMETERS
| Model | PVermogensclassificatie (kW) | Uitgangsstroom (A)) | Ingangsstroom (A) | Externe afmetingen (kW) |
| SD300-4T-3.0G | 3.0 | 7.1 | 8.6 | 3.0 |
| SD300-4T-4.0G | 4.0 | 9.0 | 10.5 | 3.7 |
| SD300-4T-5.5G | 5.5 | 13.6 | 17.5 | 5.5 |
| SD300-4T-7.5G | 7.5 | 17 | 22 | 7.5 |

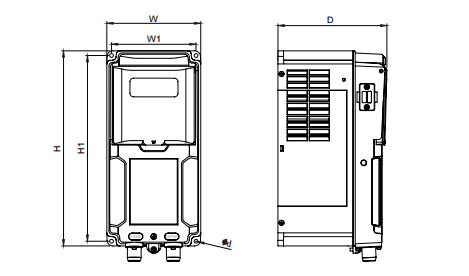

AFMETINGEN & CONFIGURATIEPARAMETERS
Model | Extern dimensie (mm) | Installatie afmetingen (mm) | Montagegat diameter (mm) | |||
| H | D | IN | W1 | H1 | D | |
| SD300-4T-3.0G | 220 | 138 | 130 | 116 | 206 | 5 |
| SD300-4T-4.0G | ||||||
| SD300-4T-5.5G | 270 | 151 | 130 | 117 | 257 | 5 |
| SD300-4T-7.5G | ||||||
TECHNISCHE SPECIFICATIES
Stroomingang | Nominale ingangsspanning | 400V Spanningsklasse: Driefasig 380V~440V |
| Frequentie | 50Hz/60Hz±5% | |
| Spanningsbereik | -20% ～ +15%; Spanningsonbalanspercentage <3% | |
| Uitgangsspanning | Driefasig: 0%~nominale ingangsspanning, foutmarge < ±3% | |
| Vermogen | Uitgangsfrequentie | 0 ～ 600,00Hz (kan worden gewijzigd via parameters) |
| Overbelastingscapaciteit | 150% - 60 s | |
| Bedieningsmodus | SVC, V/F-regeling | |
Controlekenmerken | Snelheidsregelingsbereik | 1: 200 (SVC) |
| Snelheidsnauwkeurigheid | 0,5% (SVC) | |
| Nauwkeurigheid van de koppelregeling | 5% (SVC) | |
| koppeltoename | Automatische koppelverhoging; handmatig koppel verhoogd met 0,1-30,0%. | |
| Aanloopkoppel | 0,25 Hz/150% (SVC) | |
| ACC/DEC-tijd | 0,0 ～ 30000s | |
| Basisfuncties | Draagfrequentie | 0,5 kHz ～ 16 kHz |
| Frequentie-instelling | Digitale instelling + bedieningspaneel, communicatie | |
| Motoropstartmethoden | Gestart vanaf de startfrequentie, DC-remstart, snelheidsregelingbegin | |
| Motorstopmethode | Oprit naar stop, gratis stop | |
Uitgelichte functies | Weergave en verbergen van functiecodes, ventilatorregeling, instellingen van multifunctionele toetsen, diverse hoofd- enHulpvoedingen en -schakeling, diverse acceleratie-/deceleratiecurves (optioneel), analoge automatische correctie.uiterst nauwkeurige koppelbegrenzing, V/f-scheidingsregeling, oscillatiefrequentieregeling en -werking, multigroepsfoutregistratie, remmen door overbekrachtiging, uitschakeling door overspanning, uitschakeling door onderspanning, herstarten na eenstroomuitval, frequentiesprongen, frequentiebegrenzing, vrije omschakeling tussen vier versnellingen en vertragingentijden, proces-PID-regeling, eenvoudige PLC, parameterherkenning, regeling van zwak magnetisme, enz. regeling, eenvoudigPLC, parameteridentificatie, zwakke magnetische regeling, enz. | |
Omgeving | Hoogte | 0~2000m. Verminder de snelheid met 1% voor elke 100m wanneer de hoogte boven de 1000m komt.meters |
| Omgevingtemperatuur | -10℃ ~50℃, de nominale uitgangsstroom moet worden verlaagd.1% voor elke 1℃ bij een omgevingstemperatuur van 40℃ tot 50℃ | |
| Relatieve luchtvochtigheid | 5~95%, geen condensatie | |
| Trilling | Minder dan 5,9 m/s² (0,6 g) | |
| Opslagtemperatuur | -20℃～ +60℃ | |
| Anderen | IP-classificatie | IP54 |
| Koelmethode | Geforceerde luchtkoeling | |
